方案概述

     材料吸波、屏蔽性能測試系統測試頻率范圍可達10MHz～500GHz，可實現材料反射率、屏蔽性能特性參數測試。系統由矢量網絡分析儀、測試夾具、系統軟件等組成，根據用戶不同頻率、材料性能測試需求，可選用弓形框法、便攜式反射率測試法進行吸波材料反射率測試；選用同軸屏蔽夾具進行材料屏蔽性能測試。

功能特點

主要特點

• 系統配置靈活，測試方法齊全

• 自動測量軟件簡單易用，方便快捷

• 兼容多種測試夾具

弓形框測試方法

適用于1GHz~500GHz頻段范圍內吸波材料反射率測試，可實現不同入射角度下自動化校準及測試，各軸獨立控制，可實現固定角度入射，不同角度散射信號提取功能。

便攜式反射率測試方法

可實現2GHz~18GHz頻段內吸波材料反射率參數的快速測試，操作簡單，測量重復性好，可獲得與遠場弓形框法相比擬的測量精度，該系統特點是小型化，可實現現場級測試

屏蔽性能測試方法

適用于片狀樣品在10MHZ-18GHZ頻斷內材料屏蔽性能快速測試

系統軟件

軟件具備弓形框法、同軸法等測試方法，具備豐富的儀器資源庫，兼容國內外主流測試儀器，設置界面簡易友好，可對測試數據進行后處理及報表生成。

測試方法選擇功能

根據選用的測試方法的不同，選取不同的計算方法。

反射率、屏蔽性能計算功能

根據樣品二端口網絡的反射系數和傳輸系數計算材料的反射率及屏蔽性能。

電磁參數顯示功能

二維坐標系顯示測試結果。

測量結果分析功能

可選擇并加載多個已測量的結果文件，同時顯示多條測量曲線。對于同一波段的測量數據，可比較多次測量結果，判斷測量重復性；對于不同波段的測量數據，可同時繪制測量曲線，顯示材料電磁參數在寬頻帶內的變化規律。

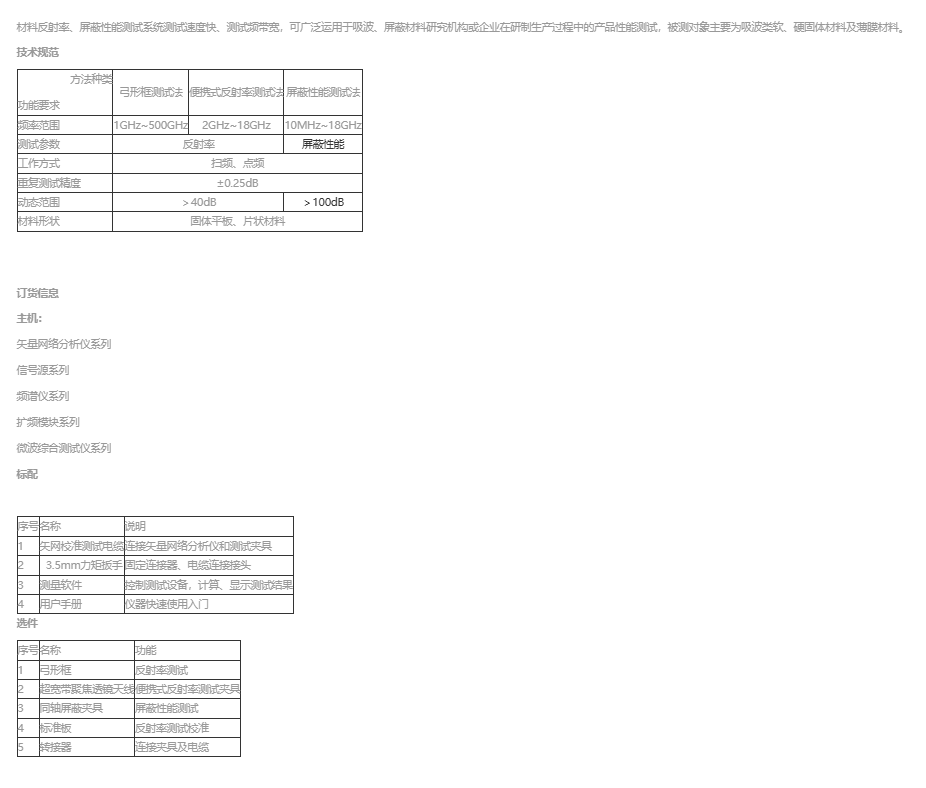

典型應用
