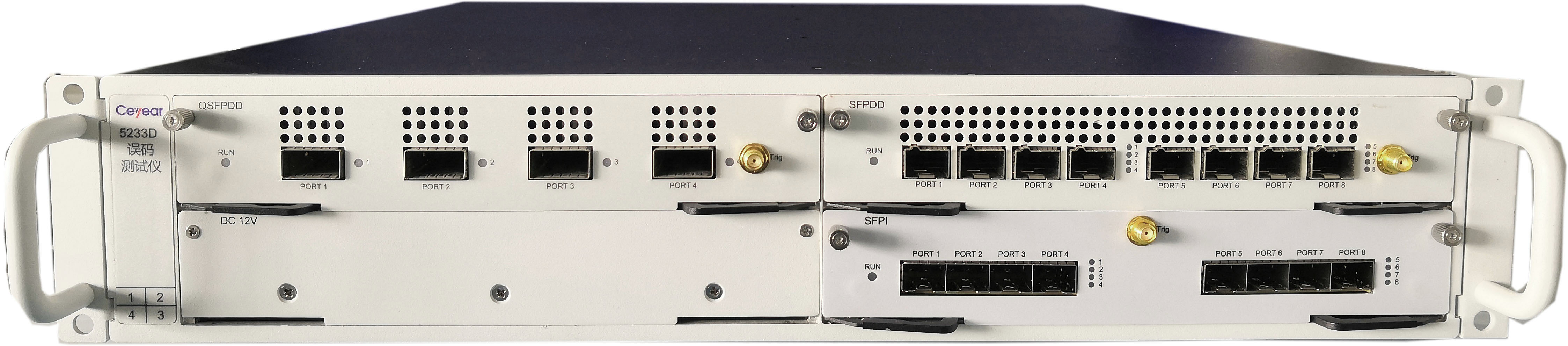

5233D誤碼測試儀主要用于數字光收發模塊的誤碼性能測試。采用可更換接口板設計，可支持多種數字光收發模塊，包括CFP、CFP2、CFP4、CFP8、CSFP、CXP、CXP2、DSFP、QSFP、QSFP+、QSFP28、SFP、SFP+、SFP28、XFP等。5233D誤碼測試儀采用標準2U機架式結構，支持RS232和以太網遠程控制，具有比特誤碼測試、誤碼率眼圖、電壓拉偏、預加重控制、幅度控制、溫度與功耗監測及DDM監視功能。端口速率覆蓋100Mbps～400Gbps，適合于各種數字光收發模塊的研制和生產測試。

主要特點

• 支持SFP28、QSFP28等15種數字光收發模塊。

• 一臺機箱可配置1～4個測試模塊，每個模塊支持2、4或8個端口。

• 支持100G OTN、40GE、100GE二層協議。

• 自動識別載板和光模塊種類并進行控制。

• 按端口和通道進行誤碼測試。

• 為光模塊提供電源，并可以進行電壓拉偏控制。

• 光模塊工作電壓、電流與功耗測試。

• 具有DDM監視功能，通過I2C或MDIO接口對光模塊進行控制和狀態讀取。

• 具有眼圖掃描功能。

• 光模塊工作環境溫度監測。

• 命令式遠程控制，適合定制自動化測試。

支持比特誤碼和眼圖分析功能，支持27-1 、29-1、211-1、215-1、220-1、223-1、231-1等PRBS圖形；支持非幀與成幀兩種數據類型。

可對載板中插入的光模塊單獨操作，包括上電、掉電、發光、復位等，可顯示系統信息及光模塊類型。

具有全面的信息查詢功能，支持告警信息、光模塊寄存器信息、DDM監控信息查看。

主機信息：

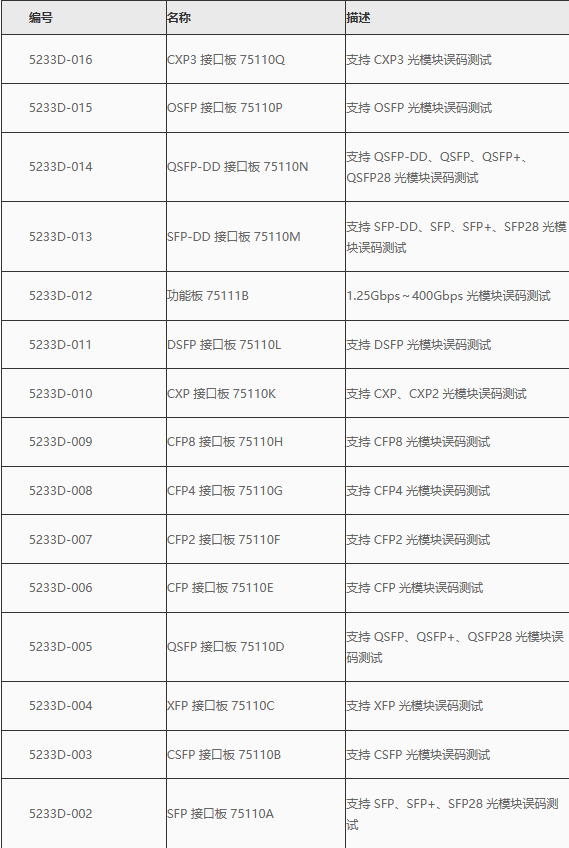

選件信息：
