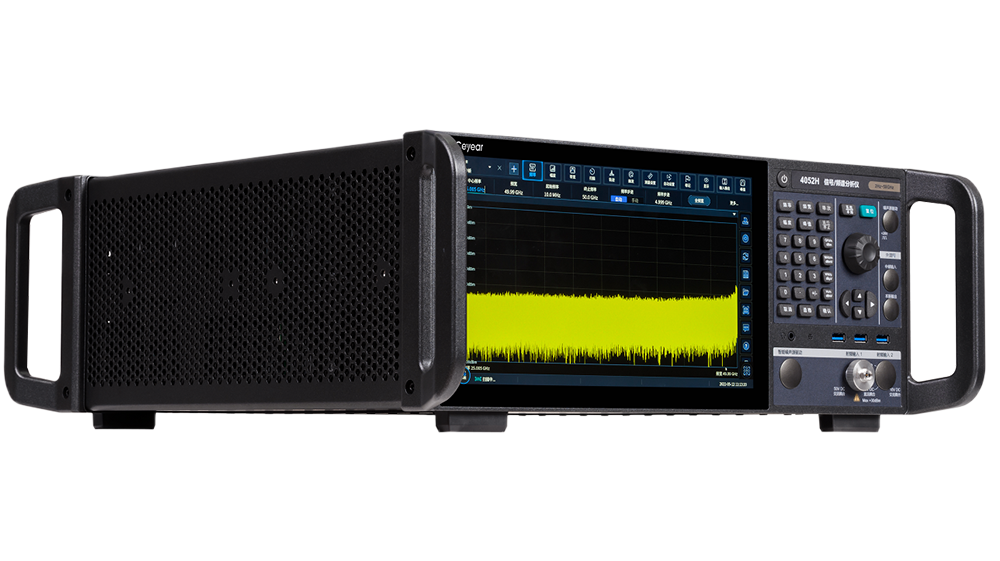

中電科思儀4052信號/頻譜分析儀

 Ceyear 4052系列信號/頻譜分析儀是電科思儀全新推出的信號/頻譜分析儀產品。

       Ceyear 4052具備出色的測試動態范圍、相位噪聲、幅度精度和測試速度，具備頻譜分析、I/Q分析、實時頻譜分析、瞬態分析、矢量信號分析、脈沖分析、音頻分析等豐富的測試功能。

       Ceyear 4052作為多功能通用信號/頻譜分析儀，具備良好的擴展能力，可通過多種數字和模擬輸出接口構建測試系統或進行二次開發。憑借卓越性能與靈活應用的絕佳匹配，可滿足您在無線通信、汽車電子、低軌衛星、物聯網等領域信號及設備快速生產的測試需求。

參數：

頻率范圍：2Hz~50GHz

信號分析帶寬：1.2GHz

實時帶寬：400MHz

相位噪聲（1GHz@10KHz頻偏）：≤-122dBc/Hz（典型值）

顯示平均噪聲電平（1GHz，前放開）：≤-164dBm/Hz（典型值）

特色功能：

1. 一流的頻譜性能和特性：

Ceyear 4052具備出色的測試動態范圍、相位噪聲、幅度精度和測試速度。

超寬頻率覆蓋范圍

頻率測量范圍覆蓋2Hz～50GHz，具備8種可選的頻段配置，滿足從低頻到毫米波的測試需求。

優異的顯示平均噪聲電平

在1GHz處顯示平均噪聲電平為-154dBm/Hz，配置前置放大器后可達-167dBm/Hz，噪聲抵消功能開后可達-170dBm/Hz。（均為典型值）

出色的相位噪聲性能

具備出色的相位噪聲性能，可滿足用戶在通信信號測量中的極限要求。在1GHz載波，10kHz頻偏的條件下，相位噪聲優于-122dBc/Hz。

高精度的幅度測量誤差

具備出色的幅度測量精度，在8GHz以下頻段的信號幅度測量精度典型值優于±0.4dB。

• 2.全面的無線通信協議分析功能：

  Ceyear 4052的移動通信協議分析選件能夠快速、直觀地測試5G NR、LTE、NB-IoT、WCDMA、GSM等多種無線通信標準的信號特性。

•

• 5G NR信號分析

• 5G NR測量功能可對3GPP Rel 15和Rel 16版本的5G NR上行和下行信號進行帶內解調分析，支持FDD、TDD兩種雙工模式，支持QPSK到256QAM調制格式，支持Test Model和自定義參數設置，支持提供不同信道和信號的誤差矢量幅度（EVM）、頻率誤差和功率等測量結果，具備星座圖、誤差總結表、資源分配等多種顯示圖譜。

•


• LTE、NB-IoT、WCDMA、GSM信號分析

• 搭配Ceyear專用的協議分析軟件，可對LTE、LTE-Advanced、NB-IoT、WCDMA、GSM、EDGE通信信號進行帶內調制分析，提供EVM、星座圖、頻率誤差等多種測量結果。

•


• 無線通信信號帶外特性分析

• 在帶外測量方面，能提供廣泛的標準和限值線一鍵設置能力，高效率執行鄰信道泄漏比（ACLR）、頻譜發射模板（SEM）等測量。

• 3.強大的實時頻譜分析功能：

• 實時頻譜分析功能是突發、捷變、跳頻信號等隨時間變化信號的極佳測試工具。

•


• 突發信號捕獲

• 實時頻譜分析功能支持瞬態、突發干擾信號的發現、瞬態信號數據觸發截獲、瞬態信號事件時域頻域分析等功能。

•

• 強大的大帶寬實時處理性能

• 實時分析帶寬高達400MHz，100%頻域截獲信號時長小于0.6us。頻譜處理速度高達1950000次/s。

• 4.全帶寬數據實時記錄與回放：

• 優越的射頻性能

• 作為射頻采集記錄的接收前端，動態范圍大，失真小，靈敏度高，結合Ceyear 4052強大的分析功能，還可提供復雜信號的搜索、分析、回放等功能。

•


• 記錄與回放

• 記錄信號帶寬高達1200MHz，具備開始、停止采集功能，具備實時頻譜分析模式實時預覽分析。

• 5.多種前瞻性接口配置：

• Ceyear 4052面向未來的潛在應用，前瞻性地配置了萬兆網控制接口、超寬帶數字光纖接口等接口。

•


• 萬兆網控制接口

• 配置萬兆網接口，為您提供更高帶寬、更快速率、更加穩定的數據傳輸。

•


• 超寬帶數字光纖接口

• 最大可配置1.2GHz超寬帶數字接口，可實現1.2GHz帶寬的實時寬帶數據采集和輸出。

• 6.先進用戶界面，全新交互體驗


Ceyear 4052采用11.6英寸觸摸顯示屏，測試細節顯示更全面、更直觀。參數設置菜單簡潔，一鍵直達參數設置。多測量模式并行運行與顯示，模式切換方便高效。

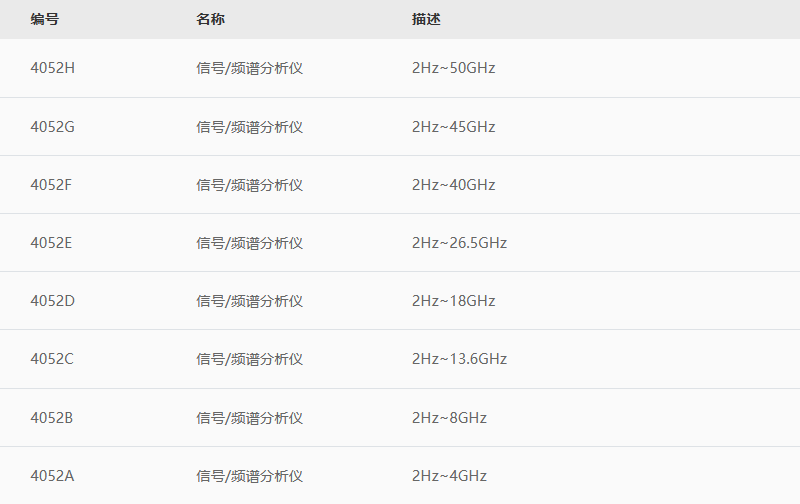

訂貨信息：

更多選件信息歡迎咨詢!
